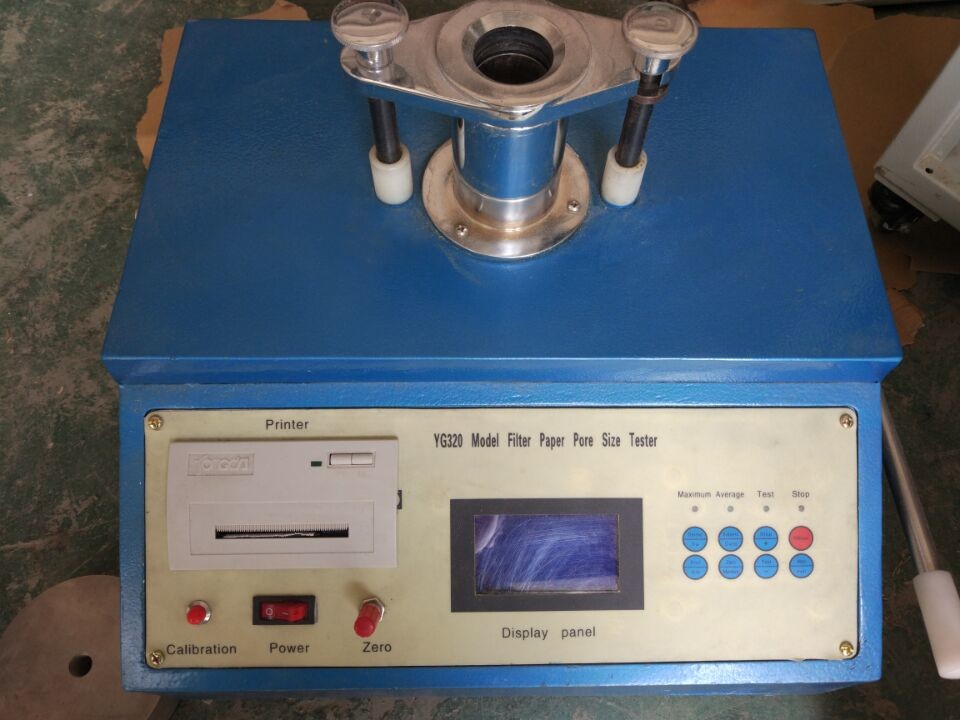

Εξοπλισμός δοκιμής εγγράφου για το μέγεθος πόρων εγγράφου φίλτρων, πίεση αέρα 0 - 20kpa

Εξοπλισμός δοκιμής εγγράφου για το μέγεθος πόρων εγγράφου φίλτρων, πίεση αέρα 0 - 20kp

Εισαγωγή

1.Electronic ο ελεγκτής μεγέθους πόρων σχεδιάζεται σύμφωνα με QC/T794-2007 τα πρότυπα. Σύμφωνα με την αρχή της τριχοειδούς δράσης, εφ' όσον μετρημένος ο Πολεμικός Αεροπορία με ένα υγρό βρέξιμο των υλικών πόρων δοκιμής, ο αέρας από το δοκιμαστικό κομμάτι του μεγαλύτερου σωλήνα πόρων του υγρού, έτσι ώστε η αντίστοιχη τρύπα όταν απαίτησε η πρώτη φυσαλίδα την πίεση. Χρησιμοποίηση της γνωστής έντασης της υγρής επιφάνειας στη μετρημένη θερμοκρασία,

2.The το μέγιστο μέγεθος πόρων και το μέσο μέγεθος πόρων του δοκιμαστικού κομματιού μπορούν να υπολογιστούν χρησιμοποιώντας την τριχοειδή εξίσωση.

Τεχνικές παράμετροι

1, το kpa σειράς 00.50-20.00 πίεσης αέρα

2, το ποσοστό πίεσης του 2-2.5kpa/λ.

3, η οθόνη LCD παρουσιάζουν μήτρα σημείων 128 * 64

4, η ακρίβεια της πίεσης ± 1%

5, το ψήφισμα πίεσης 0.01kPa

6, ψήφισμα ανοιγμάτων 0.05μm

7, σειρά μέτρησης ανοιγμάτων 4.57μm210.8μm

8, το πάχος 0.103.5mm δοκιμαστικού κομματιού

9, η περιοχή δοκιμής 10 ± 0.2cm ²

10, η διάμετρος φ35.7 ± 0.5mm δαχτυλιδιών

11, ο όγκος των κυλίνδρων αερίου 2.5L

12, μέγεθος οργάνων (ύψος πλάτους × μήκους ×) 275 × 440 × 315

13, εναλλασσόμενο ρεύμα δύναμης 220V

Δομή οργάνων

Το όργανο αποτελείται από τα μηχανικά μέρη και το ηλεκτρονικό σύστημα ελέγχου μέτρησης.

1, μηχανικά μέρη:

Το όργανο χρησιμοποιεί τη δομή κιβωτίων, που αποτελείται από τα ακόλουθα μέρη (δείτε το διάγραμμα)

(1) εξετάστε το μέρος στερέωσης δοκιμαστικού κομματιού

Ένα δαχτυλίδι πίεσης

Πεδίο δοκιμών Β

Σωλήνας υποστήριξης Γ

Έκκεντρο συμπίεσης Δ

Το Ε σφίγγει τη λαβή

(2) κύλινδροι αερίου

(3) επιτροπή βαθμολόγησης ταχύτητας:

Ένα εξόγκωμα ρύθμισης ροής διεπαφών βαθμολόγησης διακοπτών β διεπαφών βαθμολόγησης (ροή δοκιμής στο λιμένα απαλλαγής αντιδραστηρίων) γ

(4) πίνακας ελέγχου

(5) αεραντλία

(6) ηλεκτρικές εγκαταστάσεις

(7) ισοπεδώνοντας βίδες
